Машина для ламинирования автомобильных стойк B-Pillar: 5 проверок B-стойки
Партия черных крышек B-стойк оставляет ваше растение чистым и доставляет клиенту четыре пузырька вдоль роликовой дорожки. Участок был приостановлен, претензия попала на шесть недель спустя, а машина, которая его произвела, была продана вам как созданная для автомобильной отделки.
|
ОСНОВНАЯ ТОЧКА
Пять проверок определяют, может ли машина для ламинирования автомобильной плёнки использовать косметический стандарт на изогнутой, глянцевой отделке: она должна наносить плёнку путём прокатки, следить за высотой детали, наносить пару в пару, запускать плёнку и указывать выход с учётом своих условий.
Поставьте этих пятерых против одного настоящего крышки стойки B. Машина, отвечающая на все пять вопросов, — единственная, которую стоит цитировать.
Остальная часть этой статьи показывает, как выглядит каждая проверка на цехе и какDS-363отвечает на них.
|
Этот разрыв — не проблема оператора и не проблема плёнки. Это вопрос спецификации, и её можно урегулировать до подписания заказа на покупку.
Большинство предложений идут с одной и той же фразой: создано для автомобильной промышленности. Мало кто приходит с доказательствами, поэтому вот список, который мы используем с поставщиками отделки.
Почему универсальная машина не справляется с отделкой стойки B

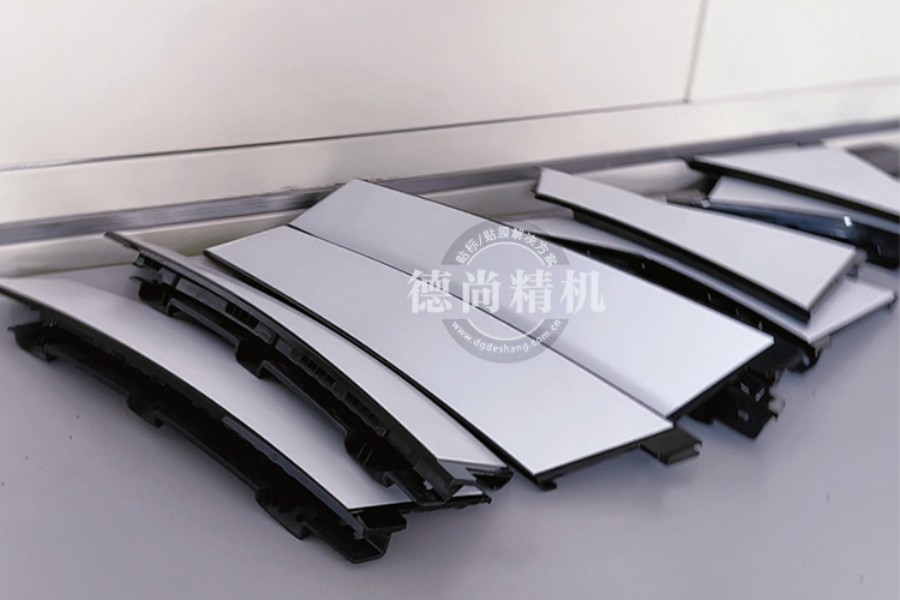

Защитная пленка на плоском пластиковом корпусе — простая проблема. Защитная пленка на крышке колонны — нет, по четырём причинам.
● Поверхность глянцевая.Пианино-чёрная и яркая отделка показывают каждую пузырьку, точку пыли и ступень края. Стандарт косметический, поэтому дефект, который мог бы перейти на функциональную деталь, здесь не проходит.
● Геометрия движется в двух направлениях.Крышка столба B несёт корону вдоль своей длины и перепад высоты на концах. Плоская головка сначала касается верхней точки и соединяет остальные мосты.
● Детали идут парами.Слева и справа отправляются в одном блоке и читаются вместе при сборке. Несоответствие между ними — это отказ, даже если оба находятся в пределах терпимости.
● Громкость — такт.Комплект питания trim cell должен удерживать выход каждый час, а не в среднем по всему месяцу.
Универсальная машина может быть запрограммирована так, чтобы она касалась этих деталей. Удержать косметический стандарт на такте — сложнее требование, и именно отсюда берутся пять проверок.
Пять чеков, которые решают это
Пресс-головка прижимает плёнку вниз как одну плоскость. На изогнутой крышке она сначала касается коронки и задерживает воздух там, где поверхность отступает, и давление не может его удалить.
Рулонная головка укладывает пленку постепенно от одного края, так что клей смачкается по мере движения валика, а воздух выталкивается вперёд контактной линии, а не запечатывается под ней.
Как проверить:Проведите одну изогнутую деталь и посчитайте пузырьки вдоль роликовой дорожки под светом гребла. Спросите диаметр ролика и выбран ли он для вашей дуги детали.
2. Головка соответствует высоте детали без винта
Семейства триммеров меняют высоту между номерами деталей. Неглубокая отделка окна и глубокая панель консоли делят ячейку только при быстрой и повторяемой регулировке головы.
На многих машинах это ручной винт, и повороты нигде не фиксируются, поэтому настройка смещается вместе с оператором.
Как проверить:Посмотрите смену между двумя номерами деталей. Засекай время, посчитай инструменты и спроси, является ли высота значением программы или механической настройкой.
3. Пара применяется как пара
Двойные головки на двух осях Y могут работать на левой и правой частях в одной непрерывной последовательности или применять их вместе в совпадении множества. Один цикл, одна пара, один осмотр.
Преимущество выходит за рамки скорости. Нанесение пары убирает этап управления и риск загрязнения, а на чёрной отделке Piano именно на этом этапе попадает пыль.
Как проверить:Спросите, относится ли указанное время цикла к части или паре, и является ли вторая голова стандартной или опцией.
4. Ассортимент пленок охватывает вашу реальную колоду
Трим-проекты используют прозрачную плёнку на глянцевых поверхностях и белую плёнку для контраста или скрытых краёв, в материалах от ПЭ и ПВХ до ПЭТ и ОПП. Машина, цитируемая для одного типа плёнки, является машиной для одного проекта.
Как проверить:Прочитайте диапазон как два чисела — длина плёнки и ширина носителя, затем отправьте те рулоны, которые вы действительно будете запускать — прозрачные и белые.
5. Выход определяется с его условиями
Одна неопровержённая результативная цифра вызывает большинство споров после доставки, потому что никто не может воспроизвести её при работе с командой на площадке.
Как проверить:Спросите, что предполагает фигура о мастерстве оператора, интервале смены плёнки и смешивании партий, затем запустите один час на вашем такте с вашим оператором.
Где DawnShine отвечает на все пять вопросов
DawnShine производит оборудование для нанесения плёнки уже 15 лет, имеет более 50 патентов и работает по ISO 9001. Её строительный цех занимается собственной обработкой с ЧПУ, поэтому крепления и индивидуальные головки изготавливаются самостоятельно, что позволяет одной платформе покрывать целую отделку, а не один номер детали.

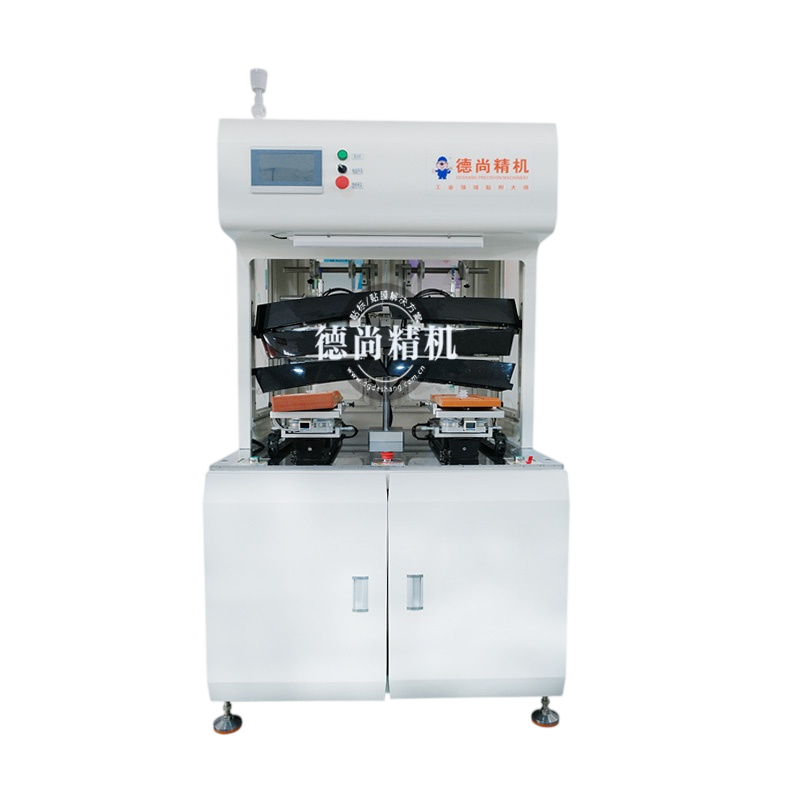

Автомобильная серия построена вокруг следующих деталей: крышки стоек A, B, C и D, отделки, корпуса зеркал, дверные пороги и отделка консолей, покрытые прозрачной или белой защитной пленкой. Для работы с B-столбом мы указываем машинуЛаминирующий автомобиль DS-363 для отделки B-стойки , напольный автомобиль для ламинирования плёнки с двумя головками на двух Y-осях.
Технические линии, опубликованные для стандарта DS-363. Из детали и фильма приводятся кастомные головы и крепления.
Что изменит DS-363 на вашей линии
Ценность машины заключается в четырёх вещах, которые прекращаются, когда процесс стабилизируется.
● Косметические отходы перестают поступать от клиента.Применение ролла и автоматическая высота после этого удаляют две пузырьковые причины на изогнутых крышках, а датум с фиксатором убирает смещение краёв, которое выглядит как несоответствие на паре с ручкой.
● Переход перестаёт быть навыком.Высота — это значение программы, а согласованные детали работают вместе, поэтому новый номер детали — это сохраненная программа и замена приборов, а не перенастройка вашим лучшим оператором.
● Ступени управления выходят из маршрута.Применение левого и правого направления в одном наборе убирает «pick and place» между двумя частями. На отделке Piano Black каждое удаленное прикосновение устраняет риск царапин и источник пыли.
● Защищённость заложена.DS-363 оснащён обнаружением контейнеров, защитой от ошибок и защитой для оператора, которые важнее для ячейки, работающей с тремя сменами, чем любой показатель скорости.
Честное сравнение — стоимость за принятую деталь в такте, с учётом стоимости переработки. Машина, которой нужен старший оператор для поддержания стандарта, не дешевле, когда этот оператор в отпуске.
Одна машина, один набор инструментов
Завод по отделке обычно использует несколько номеров деталей на одной линии: крышки стойк B и C для двух программ, отделка для отделки, пару зеркальных корпусов.Машина для ламинирования автомобилей DS-363 с стойками Bохватывает это семейство с помощью прибора и программы на каждый номер, потому что диапазон плёнки и адаптация высоты поглощают различия.
Два ограничения, прежде чем уточнить. Зрение не входит в состав этой машины, поэтому светильник несёт данные данных. А VHB, пена и клипс-сборка — это разные головки, цитируемые отдельно на одной и той же платформе.
Стандартная спецификация DS-363
|
Параметр
|
Ценность
|
|
Метод применения
|
Применение рулонного ролика, двойные головки по двум осям Y, непрерывные или чередующиеся
|
|
Размер пленки
|
Длина от 20 до 550 мм, ширина носителя от 20 до 220 мм
|
|
Точность размещения
|
±0,5 мм на плоских деталях, ±1 мм на индивидуальных деталях
|
|
Результаты
|
300–500 пар в час, в зависимости от навыков оператора
|
|
Типы пленок
|
PE, PVC, PET, OPP, UV, FPC, PO, клейкие этикетки
|
|
Мощность / воздух
|
220 В, 50 Гц, 1,5 кВт, 0,4–0,6 МПа
|
|
Размер / вес машины
|
1300 x 1000 x 1950 мм, около 300 кг
|
|
Безопасность и контроль
|
Обнаружение контейнеров, защита от ошибок, защита ошибок оператора, полузамкнутый кадр
|
Стандартная модель. К детали предусмотрены специальные требования и функции, поэтому этап выборки важнее, чем брошюра.
Отправьте одну крышку B-стойки
Самый быстрый способ проверить все пять проверок одновременно — это деталь. Отправьте одну обложку B-pillar из продакшена, фильм, который будете показывать, и вашу цель takt. Мы запустим её на DS-363 и сообщим о смещении ребра, счёте пузырьков при гребельным свете и времени цикла для пары.
Свяжитесь с DawnShine, чтобы договориться о пробном пробном варианте или запросить смету на вашу часть для отделки столба.
О DawnShine
DawnShine (Dongguan DawnShine Precision Machinery Co., Ltd.) производит оборудование для нанесения плёнок и ламинирования автомобильной отделки, пластиковых компонентов и корпусов электроники в Дунгуане, Китай. Выбор машины соответствует детали, фильму и стандарту.
Часто задаваемые вопросы
Может ли один DS-363 использовать и левую, и правую обложку, а также второй номер части?
Да, в диапазоне пленки длина от 20 до 550 мм и ширина носителей от 20 до 220 мм. Каждый номер детали требует собственного приспособления и программы, а головка автоматически следует по высоте над перепадом 70 мм.
Как измеряется количество от 300 до 500 пар в час?
Это машинный вывод для пары с одним оператором, который загружает и разгружает, и он меняется в зависимости от навыка. Ваша ставка также зависит от интервалов смены плёнки и осмотра между парами, поэтому пропустите час на такте перед тем, как принять фигуру.
Нужна ли нам вторая машина для другой части отделки?
Обычно нет. Ограничение — размер пленки и крепление, а не количество машин. Новый номер детали означает новый светильник, новую программу и, где геометрия этого требует, индивидуальную головку.
Может ли тот же аппарат наклеить VHB-ленту или пену?
Разные руководители и материальные пути, поэтому рассматривайте их как отдельную цитату на одной платформенной семейке. Если в вашей программе есть лента или пенопласт, отправьте эти образцы вместе с пробным испытанием на плёнку.
